输送辊筒

输送辊筒

输送辊筒,主要用于改变输送带的运行方向或压紧输送带使其增大与传动滚筒的包角,是常见的皮带输送机五金配件。
产地:河北省泊头
供应商:沧州荣顺祥机械制造有限公司
电话:0317-8099966

输送辊筒详细内容

传动滚筒是带式输送机传递动力的主要部件。
传动滚筒分类
其驱动带式输送机的方式有单滚筒、双滚筒及多滚筒之分。

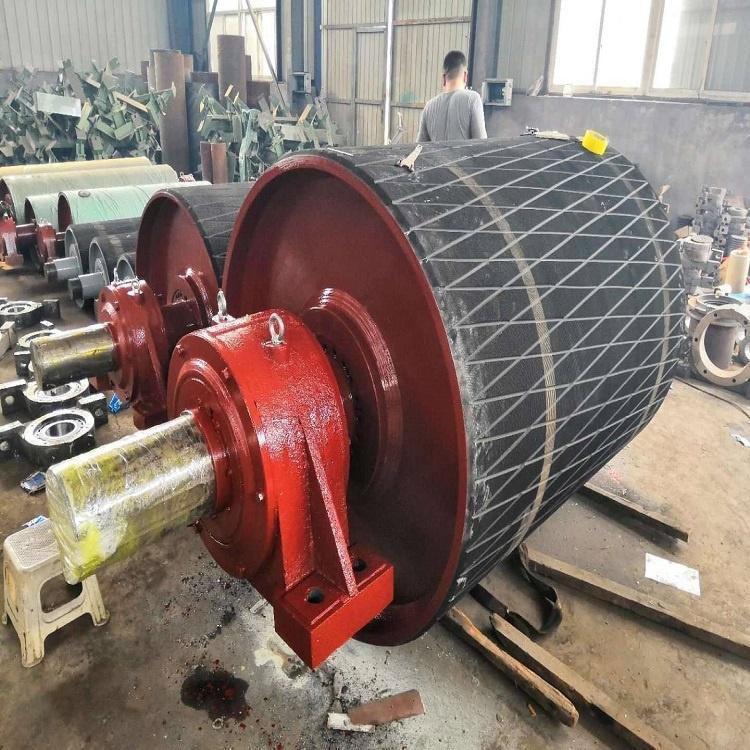

传动滚筒表面有裸露光钢面,人字形和菱形花纹橡胶覆面。
传动滚筒从制作材料上来分有钢板卷制焊接、铸钢及铸铁3种。
从结构型式上来分有装配辐板式、辐条式、整体辐板式3种。

辊筒

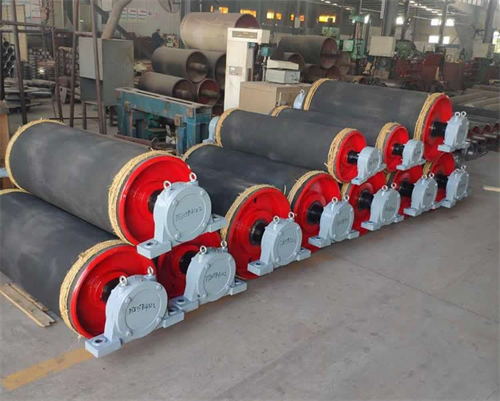

改向滚筒(bend pulley)又叫导向滚筒,主要用于改变输送带的运行方向或压紧输送带使其增大与传动滚筒的包角,是常见的皮带输送机五金配件。
分类 改向滚筒包括用于输送带在输送机端部的改向、增加传动滚筒围包角的导向滚筒、拉紧滚筒用于拉紧装置的导向滚筒.



电动滚筒|外装式电动滚筒|电动滚筒电机
普通电动滚筒:是一种将电机和减速器共同置于滚筒体内部的新型驱动装置。
普通电动滚筒是DT型、DTII型通用固定式胶带输送机的内驱动装置,与由电机、减速机、传动滚筒结合的外驱动装置相比较,具有占地小,重量轻、性能可靠、外观整齐等优点,在粉尘大、潮湿泥泞等恶劣条件下仍能正常工作。
外装式减速滚筒:将普通电动滚筒中的电动机移出来,筒体内仍有减速机构的滚筒常称为减速滚筒。
外装式电动滚筒:减速滚筒再与电动机外联,构成了电机外装式电动滚筒,常简称外装式电动滚筒。
辊筒


电动滚筒分类
依据电机的冷却方式:风冷式电动滚筒、油冷式电动滚筒、油浸式电动滚筒
按减速器传动结构:定轴齿轮电动滚筒、行量齿轮电动滚筒、摆线针轮电动滚筒
电动滚筒按应用环境常见的有普通、腐蚀和易燃易爆三种场合。
电动滚筒工作原理
外装式电动滚筒工作原理:电动机外置与支座相联,通过输入轴将动力传人滚筒内部,带动一对外啮合齿轮和一对内啮合齿轮使滚筒减速旋转。当滚筒旋转时,冷却润滑液润滑齿轮及轴承。
油冷式电动滚筒工作原理:油冷式电动滚筒空腔内,带有环形散热片的电动机用左法兰轴和右法兰轴支承,YD型两法兰轴的轴头固定在滚筒外的支座上,DY型两法兰轴的方形轴头固定在皮带输送机上。电动机主轴旋转带动一对外啮合齿轮和一对内啮合齿轮使滚筒减速旋转。在滚筒内腔内充有冷却润滑液,当滚筒旋转时,油液便可冲刷电机外壳进行冷却并润滑齿轮及轴承。
电动滚筒型号有:
TDY75型油冷式电动滚筒 ,DY1、JYD型移动式电动滚筒,YZ型摆线针轮电动滚筒 ,TJ型油浸式电动滚筒
YD油冷式电动滚筒 YZW型外装式电动滚筒 TZDT系列电动滚筒 FXT型风冷式电动滚筒
YDN、JDT型油冷油浸电动滚筒 自动调正防跑偏电动滚筒
WXT、WXN电动滚筒 YDY1、JDY1型油冷油浸电动滚筒 JYD油冷式电动滚筒
QYD型油冷式电动滚筒 SPJ改向滚筒组 YZ型油冷、油浸式摆线针轮电动滚筒
WD(Ⅱ)型外装式减速滚筒 TZDG系列精密轻型电动滚筒 YDJD型调速电动滚筒
YTH型外装减速滚筒 YBN、JBT型油冷油浸电动滚筒 YT 型油浸式电动滚筒
YHTL型电动辊道滚筒 W(X、B、D)T、W(X、B、D)N型外装滚筒 YDB型隔爆油冷式电动滚筒
WZ型外装式电动滚筒 TMF新型输送机械驱动系统 WBT2000系列摆线针轮电机外置电动滚筒
BYD型摆线针轮油冷式电动滚筒
