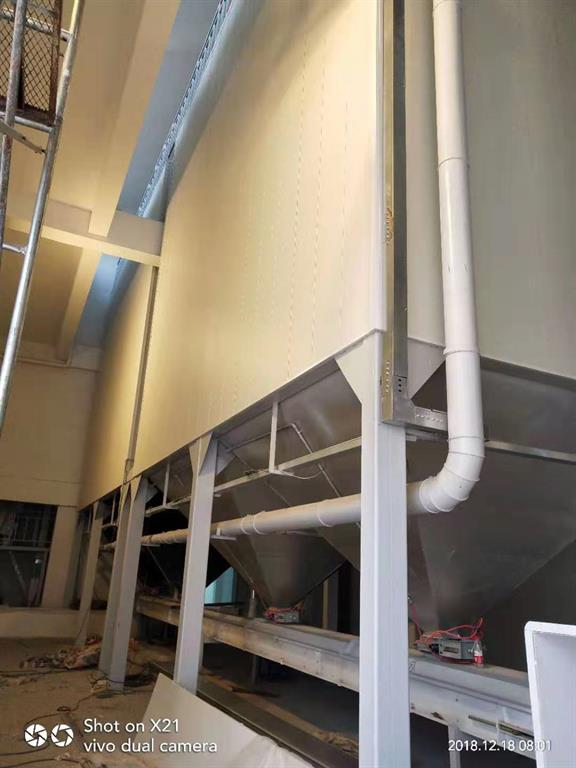

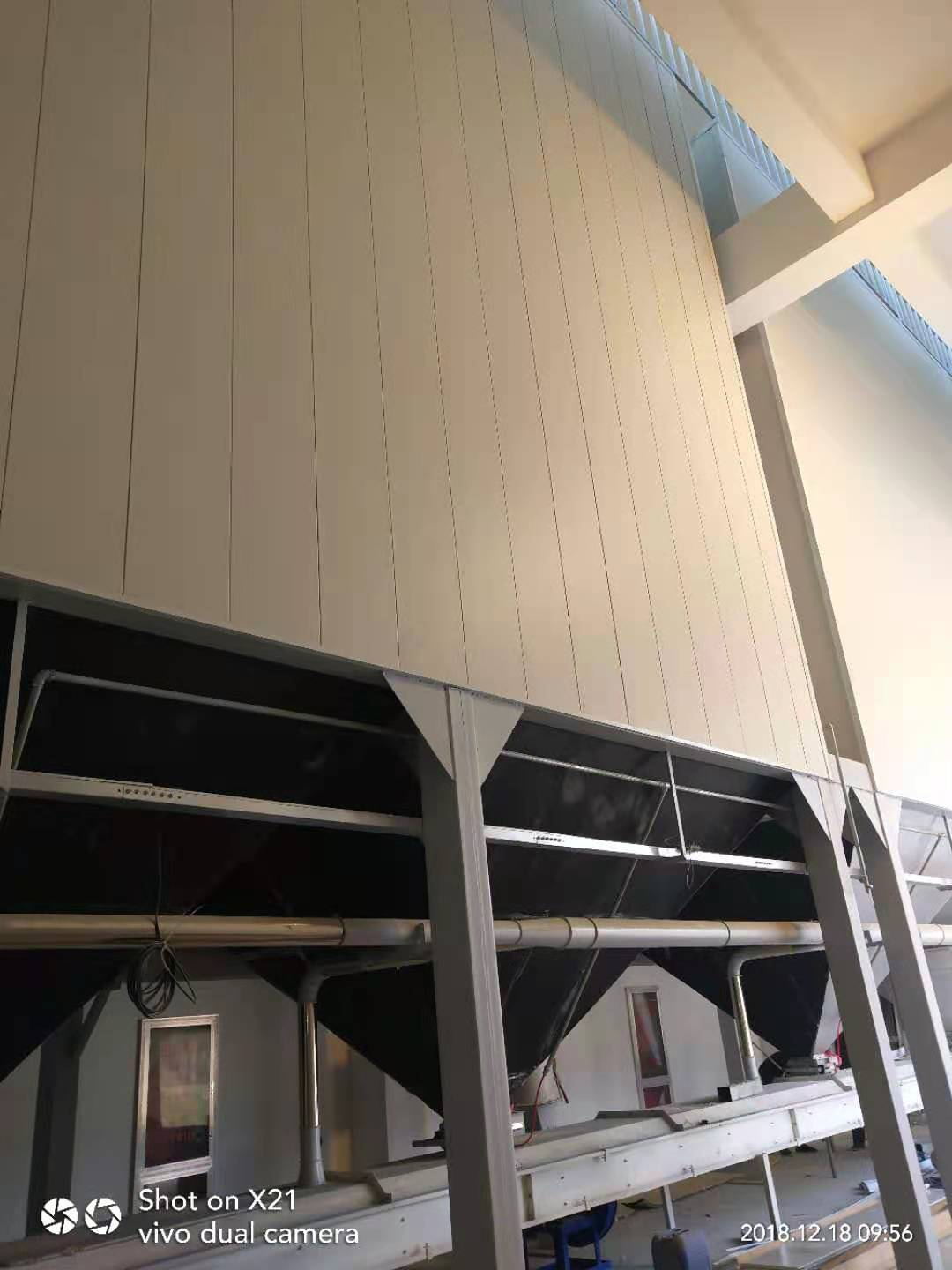

保温钢板仓焊接组装时拼板焊缝不大于1mm，组装焊缝不大于2mm。坡口间隙过大时，不允许在坡口间隙内垫钢筋或钢板，焊件组装时坡口间隙5mm时，但长度≤焊缝全长的15%时，允许作堆焊处理，堆焊后焊缝坡口应修磨至原要求。
定位焊的焊接质量要求及工艺措施与正式焊缝相同，定位焊的焊接应由持证书的焊工承担。定位焊的焊缝应有的强度，但其厚度一般不应正式焊缝的二分之一，通常为4-6mm，定位焊缝的长度一般为30-60mm，间距以400mm为宜。技术文件要求规定设置垫板的焊接接头，其焊接垫板应与母材表面贴实，坡口应有适当的间隙以焊缝的焊透。埋弧自动焊接时应在焊缝的两端设置引弧板和引出板。焊条和焊剂按使用说明烘干，烘干后的焊条和焊剂应保存在100-150℃的恒温箱内，焊工焊接时应放在保温筒内，随用随取。
钢板仓焊接时要求焊接坡口应符合GB985、GB986的要求。坡口用气割方法加工时，其坡口的表面粗糙度不得低于ZBJ59002.3-88规定的Ⅰ级。焊接前，坡口内的水、油、锈其它污物干净。
双面焊的焊缝，一侧焊到厚度以后，另一侧应采用碳弧气刨和铲磨方法清根并磨去渗碳层后方可焊接。每层焊道的焊缝厚度：平焊位置一般不大于4mm，其它位置一般不大于6mm。焊条摆动宽度应小于焊条直径的3-4倍。多层多道焊时应将每道的熔渣、飞溅物仔细清理，自检合格后再进行下道焊接;层间接头应错开30mm以上。
焊接完毕后，焊工应仔细清理焊缝表面，时可作局部修补，并自检焊缝外观质量，应符合厂标Q/FCJ003-86的规定;并在附近打上操作焊工的钢印号。自检合格后交质检科对焊缝质量进行检查。
